Şırınga Pompalarının Temel Parametreleri Nelerdir?

Bu yazımızda şırınga pompası alırken dikkat etmeniz gereken temel parametreleri, ne anlama geldiklerini ve neden önemli olduklarını anlatacağız. Bu yazımızda laboratuvar tipi şırınga pompalarını anlatıyoruz. Medikal tip şırınga pompaları bu yazının konusu değildir.

Şırınga pompalarının temel parametreleri:

• Akış Hızı Aralığı (Flow Rate Range)
• Akış Hassasiyeti ve Doğruluğu (Accuracy & Precision)
• Desteklenen Şırınga Hacmi ve Tipi
• İtme Kuvveti (Maximum Force / Thrust)
• Çalışma Modları
• Kontrol ve Arayüz
• Gürültü, Titreşim ve Akış Kararlılığı

Akış Hızı Aralığı (Flow Rate Range)

Bu değer cihazınızın kalitesini belirleyecek en temel parametredir. Tipik bir şırınga pompası µL/dk-mL/dk aralığında çalışırken yüksek kaliteli şırınga pompaları nL/dk ve hatta pL/dk değerlerine inebilirler. Düşük hızlı sıvı aktarımı için küçük çaplı şırıngalar tercih edilmelidir. Böylece daha hassas ve daha kesintisiz bir akış elde edilecektir. Düşük hızlardaki en temel sorun atımsız (pulsation-free) akış elde etmektir. Şırınga pompaları çoğunlukla step motorları ile itme ve çekme yaptığından aşırı düşük hızlarda kesintili hareket yaparlar. Daha düşük çaplı şırıngalarda aynı akış hızını elde etmek için daha yüksek lineer hız kullanılır. Bu da kesintisiz akışı kolaylaştırır. SMART SP gibi akıllı sistemler şırınga çapına bağlı olarak elde edilebilecek en düşük atımsız (pulsation-free) akış hızını otomatik olarak hesaplarlar. Böylece her zaman atımsız bir akış elde ettiğinizden emin olursunuz. Büyük çaplı şırınga kullanımı ise yüksek akış hızları elde etmesini kolaylaştıracaktır. Eğer yüksek hızlı akışa ihtiyaç duyuyorsanız almayı düşündüğünüz cihazın en yüksek akış hızı parametresini ve bunu hangi boyuttaki şırınga ile yaptığını kontrol etmenizde fayda var.

Akış Hassasiyeti ve Doğruluğu (Accuracy & Precision)

Bir şırınga pompasının istenilen akış hızını gerçekte ne kadar hassasiyetle verdiğini ifade eden parametredir. Bu hassasiyeti belirleyen temel parametreler :

• Step motor çözünürlüğü
• Vida adımı (lead screw)
• Vida boşluğu

Şeklindedir. Step motor çözünürlüğü çoğunlukla tur başına 200 adımdır. Bu yüksek akış hassasiyeti elde etmek için yeterli değildir. Özellikle pL/dk mertebelerinde daha ilerici çözümlere ihtiyaç vardır. Burada microstep kavramı devreye girmektedir. Microstep, step motorun adımlarını daha küçük adımlara ayırmaya yarayan bir tekniğin adıdır. Bu teknik ileri seviye akım ve adım kontrol teknikleri ve üst seviye gömülü yazılımlar aracılığıyla elde edilmektedir. Microstep veya mikro adımlama görece yeni bir teknolojidir. Bu nedenle eski model şırınga pompalarında daha düşüktür. Yeni model şırınga pompalarında ise bu seviye çok uç değerlere ulaşabilir. Sektördeki en son geliştirilen şırında pompası SMART SP’dir. Teknolojinin son imkanlarıyla geliştirilen bu cihaz 1/256 gibi olağanüstü değerlere ulaşabilir. Bu da tur başına 51.200 adım gibi etkileyici bir çözünürlükle sonuçlanır. Microstep tekniği geçmişte yüksek titreşimle sonuçlanan bir yöntemken günümüz teknolojisiyle bu sorun tamamen ortadan kaldırılmıştır.

Vida adımı, çözünürlüğü belirleyen bir diğer önemli parametredir. Vida adımı, bir vidanın üzerindeki somunun, bir tam dönmeyle ne kadar ilerleyeceğini ifade eder. Buna göre vida adımı 8 mm olan bir sistemde bir step motor adımı ile gidilecek mesafe 2 mm olan bir sisteme göre daha fazladır. Bu nedenle akış hassasiyeti istenen sistemlerde vida adımının küçük olması istenir.

Vida boşluğu ise daha çok işçilik kalitesiyle alakalıdır. Yüksek işçilik kalitesiyle üretilen sistemler hassasiyet ve doğruluk açısından avantajlıdır.

Desteklenen Şırınga Hacmi ve Tipi

Çalışmak istediğiniz akış hızı aralığına veya bir defada yüklemek istediğiniz sıvı miktarına göre şırınga hacmi önem kazanmaktadır. Gelişmiş şırınga pompası sistemlerinin taşıyıcı tasarımları sayesinde çok geniş bir hacim ve tip desteği sağladığını söylemek mümkün. Yine de alacağınız cihazın istediğiniz aralıkları sağlayıp sağlamadığını mutlaka kontrol edin.

İtme Kuvveti (Maximum Force / Thrust)

Bu parametre cihazınızın sıvıları ne kadarlık bir kuvvetle itebildiğini ifade eder. Bu değer özellikle vizkozitesi yüksek sıvılarda ve yüksek basınç gereksinimi olan durumlarda önem kazanmaktadır. Şırınga pompaları genellikle her durumu karşılayacak kadar yüksek bir itme kuvvetine sahip olacak şekilde tasarlanır. Ancak özel bir itme kuvvetine ihtiyacınız varsa şırınga pompasını alacağınız firmaya mutlaka bu değeri sorun.

Çalışma Modları

Şırınga pompalarının modları deyince itme ve çekme modları akla gelir. Ayrıca gelişmiş cihazlarda cycle özelliği de vardır. Düşük maliyetli şırınga pompalarında çoğunlukla sadece itme modu vardır. Ancak mikroakışkan çalışıyorsanız hem çekme hem de itme modunun olması altın değerindedir. Bir şırınga pompasının hem çekme hem de itme özelliğinin olabilmesi için hem mekanik tasarımının hem de donanım ve yazılımının buna uygun olması gerekmektedir. Bu nedenle bu özellikler sadece üst seviye şırınga pompalarında bulunur. Cycle özelliği ise itmenin veya çekmenin belirli bir miktar sürmesi ve belirli bir süre durması anlamına gelir. Bunu ne kadar tekrarla yapacağı da ayarlanabilmelidir. Bunlar SMART SP gibi ileri seviye donanım ve yazılıma sahip cihazlarında görünen üst seviye özelliklerdir. İtmenin hacimsel olarak veya süre olarak ayarlanabilmesi de ayrıca akıllı yazılımın sağladığı bir avantajdır.

Kontol ve Arayüz

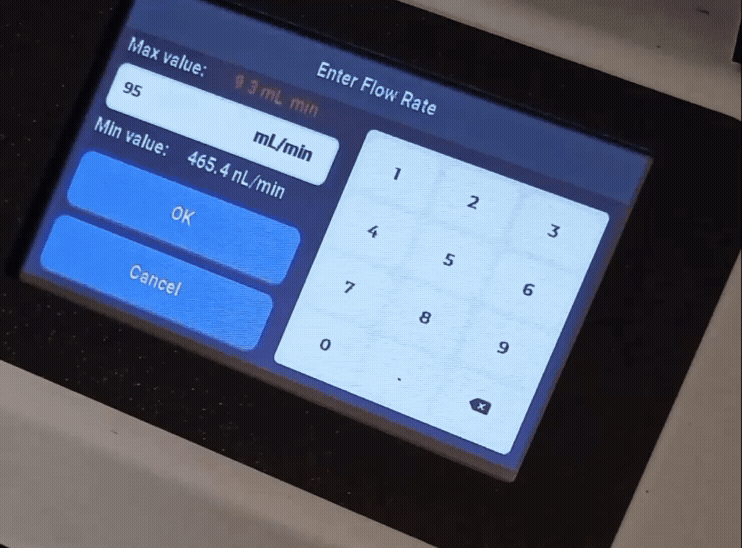

Şırınga pompanız ne kadar iyi olursa olsun kullanıcı arayüzü kullanıcı dostu ve kontrolü kolay değilse kullanışlı olmayacaktır. Arayüz gerekli bütün hesaplamaları kendisi yapmalı, hatayı önleyici tedbirler içermeli ve bir bakışta nasıl kullanılacağı sezgisel olarak anlaşılmalıdır. Eğer hata önleyici özellikleri yoksa yanlış parametreleri girmenize sebep olabilir. Hata önleyici özelliğinin olması da yeterli değildir. Bunu somut ve görsel olarak gösterebilmelidir. Hata kodu üreten bir sistem kullanıcı deneyiminizi berbat edebilir. Deneyin ortasında gidip o kodun ne anlama geldiğini araştırmak istemezsiniz değil mi?

Gürültü, Titreşim ve Akış Kararlılığı

Gürültü, Titreşim ve Akış Kararlılığı, iyi bir şırınga pompasının parladığı gerçek parametredir. Yukarıda detaylıca anlattığımız bütün parametreler sağlansa bile eğer bunları gerçekleştiren donanım ve yazılımda en üst seviye teknolojiler kullanılmamışsa gürültüsüz ve kararlı bir akış elde etmek mümkün olmayacaktır.
